【从0开始学FPGA-04】Verilog 模块的结构

 “ 一个多年老硬件攻城狮，开始从0学FPGA......”

小编通过Vivado学习了几个例程，基本把软件环境搞通了，最大的体会是回到Verlilo的学习，只有把Verilog这门语言学会了，才能在实际的开发中得心应手。需求是输入，算法是核心、语言和开发环境是工具，真所谓“巧妇难为无米之炊”。模块是Verilog的基本单元，Verilog的模块对应的是一个电路模块，一个电路模块有输入和输出以及完成的功能，因此，Verilog中的模块包含两部分，一部分是描述接口，包括输入和输出；另一部分是描述的模块的功能，定义由输入得到什么样的输出。

01

—

模块端口的定义格式

模块端口的定义格式：

module 模块名 (端口1,端口2,端口3,端口4，........)；

模块的端口表示的是模块的输入和输出口名，也就是说，它与别的模块联系端口的标识。在引用模块时候其端口可以使用以下两种方式连接：1.在引用时,严格按照模块定义的端口顺序来连接,不用标明原模块定义时规定的端口名；2.在引用时用“.”符号,标明原模块是定义时规定的端口名。

02

—

模块内容

模块内容：模块的内容：模块的内容包括I/O说明、内部信号声明和功能定义。I/O说明格式：输人口:

    input[信号位宽-1:0] 端口名1;

    input[信号位宽-1:0] 端口名2；

input[信号位宽-1:0] 端口名i;       //(共有i个输入口)

输出口:

        output[信号位宽-1;0] 端口名1;

        output[信号位宽-1:0] 端口名2;

       output[信号位宽-1:0] 端口名j;    //(共有j个输出口)

    输人/输出口:

        inout[信号位宽-1:0] 端口名1;

        inout[信号位宽-1;0] 端口名2;

        inout[信号位宽-1:0] 端口名k;   //(共有k个双向总线端口)

I/0说明也可以写在端口声明语句里。其格式如下:module module_name(input port1,input port2……output port1,output port2……);内部信号声明：

在模块内用到的和与端口有关的 wire和 reg 类型变量的声明。

wire（或net）用来表示已assign关键字指定的组合逻辑信号，模块的输入输出端口类型默认为wire型，wire型相当于物理连线，默认初始值是高阻态。 reg型表示的是寄存器类型，用于always模块内被赋值的信号，且必须定义为reg型，代表的是触发器，常用于时序逻辑电路，reg相当于存储单元。模块描述时在模块内部对模块的端口进行描述，是从内部角度出发的，因此将input端口看作是外界引申进来的的一条线，只能为wire变量，同理inout有输入和输出，也应该看作wire变量，而output端口被看模块的输出，即可以直接输出(如组合逻辑)，也可以寄存后输出（如时序逻辑）。因此output的端口可设置为wire或者reg型变量。模块被调用时是上级模块中对下级模块的例化，描述了其采用了何种信号与芯片（即底层模块）连接，进行驱动或者得到输出。此时是从外部角度出发，上级模块对下级模块的输入可以是组合和时序输入，因此iput可以定义为wire或者reg型变量，而output是上级模块对下级模块的被动接收，是下级模块的一根输出线，因此output只能定义为wire型变量，同理，inout端口也只能是wire型变量。模块的功能定义： 模块中最重要的部分是逻辑功能定义部分。有以下3种方法可在模块中产生逻辑。(1)用“assign”声明语句 如:assign a=b&c;

                这种方法的句法很简单,只须写一个“assign”,后面再加一个方程式即可。例中的方程式描述了一个有两个输人的与门。

(2)用实例元件如:and #2 u1( q，a，b);        采用实例元件的方法像在电路图输入方式下调入库元件一样,键人元件的名字和相连的引脚即可。这表示在设计中用到一个跟与门(and)一样的名为 u1的与门,其输入端为a、b，输出为 q，也就是输出在前，输输入在后。输出延迟为2个单位时间。要求每个实例元件的名字必须是唯一的,以避免与其他调用与门(and)的实例混淆。(3)用“always”块如：always @(posedge clk or posedge clr);beginif(clr)    q<=0;else if(en)   q<=d;end     采用“assign”语句是描述组合逻辑最常用的方法之一。而“always”块既可用于描述组合逻辑，也可描述时序逻辑。

03

—

模块示例分析

如下定义了一个求out=a&b&c&d的模块：

////////////////////////////////////////////////

module

 and_out(a,b,c,d,out);

    input wire

 a;   //声明wire型输入端口a

    input wire b;   //声明wire型输入端口b

    input wire c;   //声明wire型输入端口c

    input wire d;  //声明wire型输入端口d

    output wire out;  //声明wire型输出端口out   assign out=a&b&c&

d;  //使用赋值语句组成实现逻辑功能

endmodule

////////////////////////////////////////////////

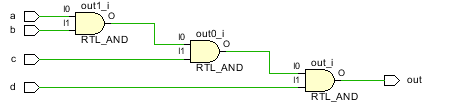

对应的电路模块如下图:

----------------------------------------------------------

参考书籍:【《Verilog数字系统设计教程》夏宇闻 】
