前言
随着5G、AI、航天等领域迅猛发展，高速信号处理需求日益突出，硬件加速势在必行。异构多核架构近年来得到业界广泛重视，一方面，CPU/GPU算力受限，无法应对高速海量数据实时计算；另一方面，以ASIC、FPGA为代表的硬件加速器具有并行计算优势，可实现高吞吐率、低时延处理，但操控灵活性尚有不足。因此，基于CPU/GPU+ASIC/FPGA的异构计算平台顺势推出，既能保证操控灵活性，又能保证高速低时延处理，可应对5G、AI、数据中心、航天等领域重大需求。
FPGA作为高度集成可编程芯片，在工业、通信、航天等行业得到广泛应用，FPGA工程师将致力于实现功能需求定制开发FPGA。如何进行FPGA开发，需要掌握哪些技术，是每一个FPGA工程师面临的首要问题。本系列文章基于高亚军老师的视频教程，结合Xilinx公司的Vivado集成开发环境，为大家讲解如何利用Vivado进行FPGA开发。
Xilinx FPGA/ Vivado开发教程
01
第一讲
Vivado设计流程及使用模式
注意，高老师在B站的视频教程给出了demo工程演示，本文就不做演示部分的内容说明，自己动手新建一个工程，进行实践。

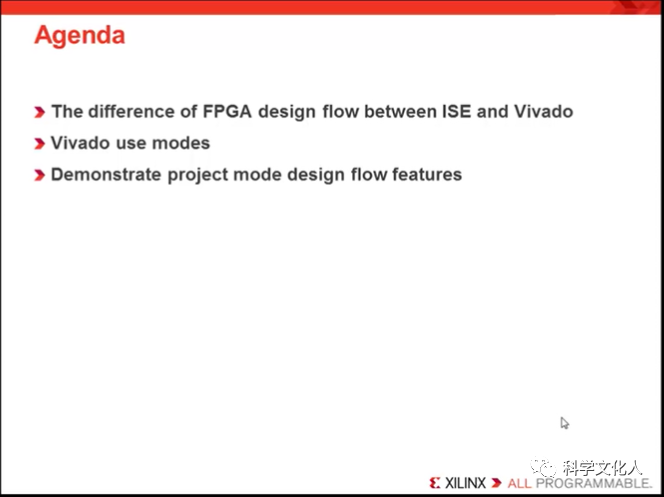

在第一讲中，我们将了解Xilinx的ISE和Vivado设计套件的不同点，以及如何使用Vivado进行FPGA开发。
Vivado是ISE的升级版，可应用于7系列FPGA、ZYNQ、SOC等开发，功能更强大。

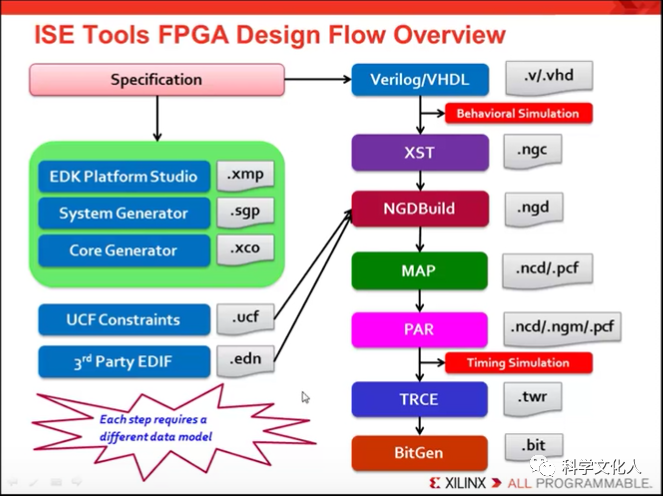

ISE工具FPGA设计流程：

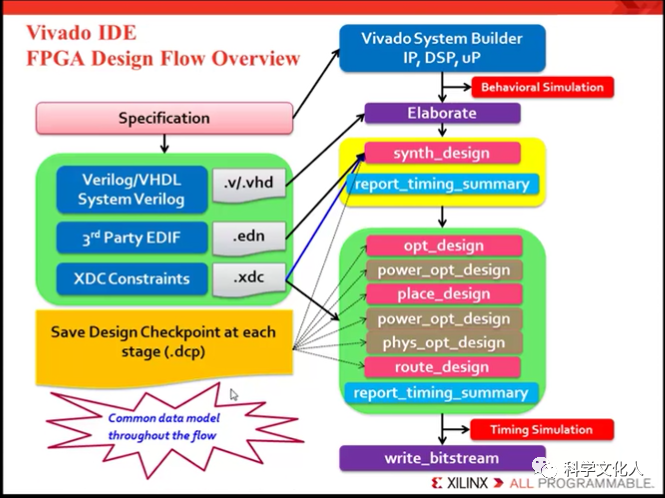

Vivado集成发开环境FPGA设计流程：

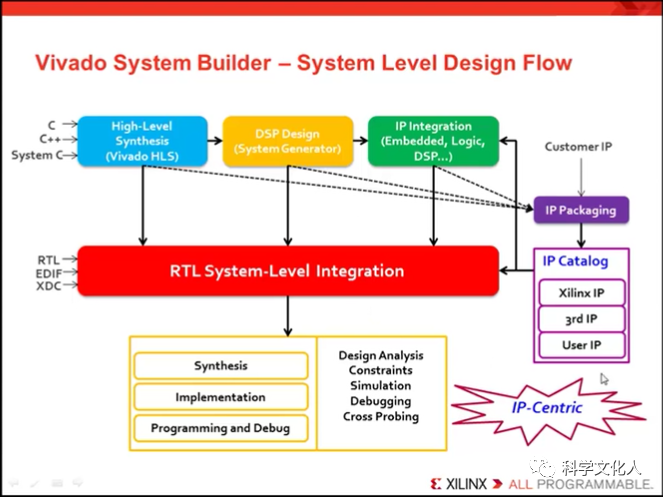

采用Vivado进行系统级设计时，IP模块是一个重要组成部分，不论是软核、硬核还是固核，或者自己用RTL逻辑开发的IP模块，在Vivado中可快速集成。
在开发过程中，设计分析（如时序、逻辑），约束文件（如I/O、时钟），仿真验证，综合与实现，在线debug（VIO、ILA）调试，更高一级技术要求，如方案与架构设计、资源与性能评估、系统算法，都需要工程师们掌握。
Vivado工具在设计的每个阶段，会生成对应的文件和网表，并进行相应的检查。

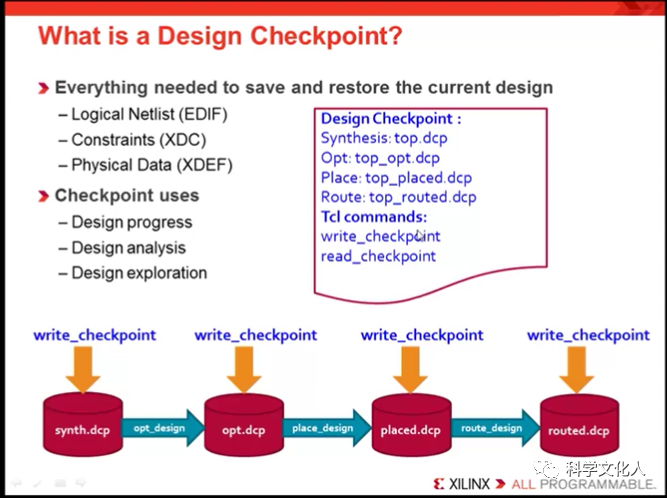

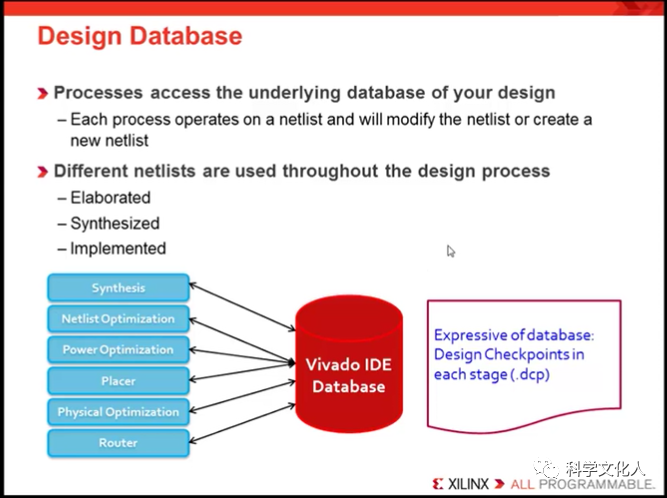

当新建一个工程后，工程文件夹包含整个工程的数据库，并进行设计更新。

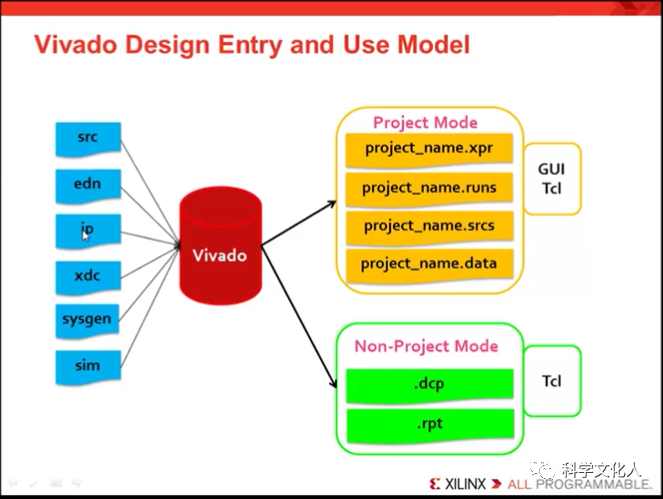

在利用Vivado进行设计时，使用模式有Project Mode和Non-Project Mode之分，我们常用的是Project Mode。

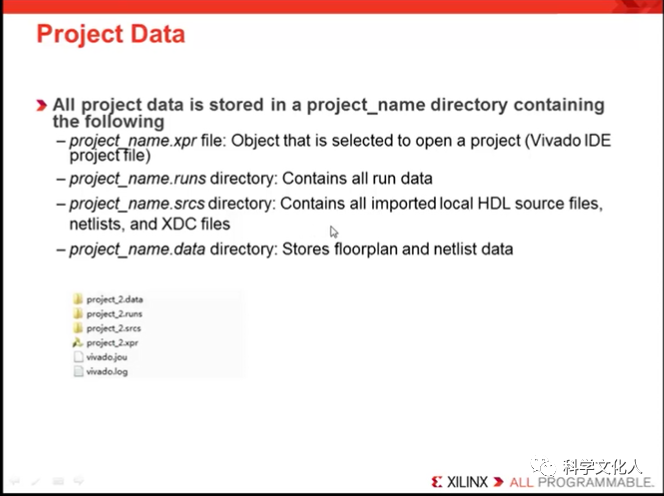

建立一个工程后，会将工程数据保存在工程文件夹下。

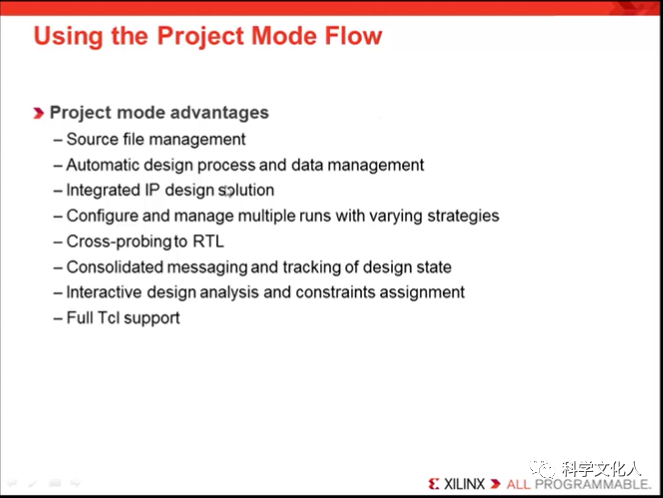

对于Project Mode，其特点为：
源文件管理、设计过程和数据管理、集成IP设计方案、配置和管理策略、RTL模块移植、设计分析和约束管理、支持TCL命令操作等等，一应俱全。

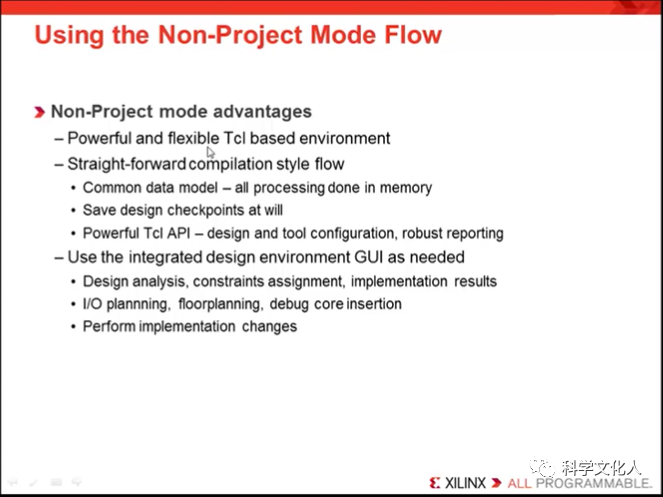

对于Non-Project Mode，其特点为：
该模式下，TCL用得多，感觉不是很适合做工程开发，笔者从未使用该模式。
第一讲的内容，就到这里。更多内容，将在后续中推出。
在此，向高亚军老师表示感谢，借用了高老师的PPT，曾经看过他关于时序分析的视频，比较受用。
对于刚入门FPGA的本科生或研一的同学，或者想转行做FPGA的工程师们，或已经在FPGA开发里练得炉火纯青的大佬们，或对FPGA感兴趣的爱好者们，欢迎大家随时交流。

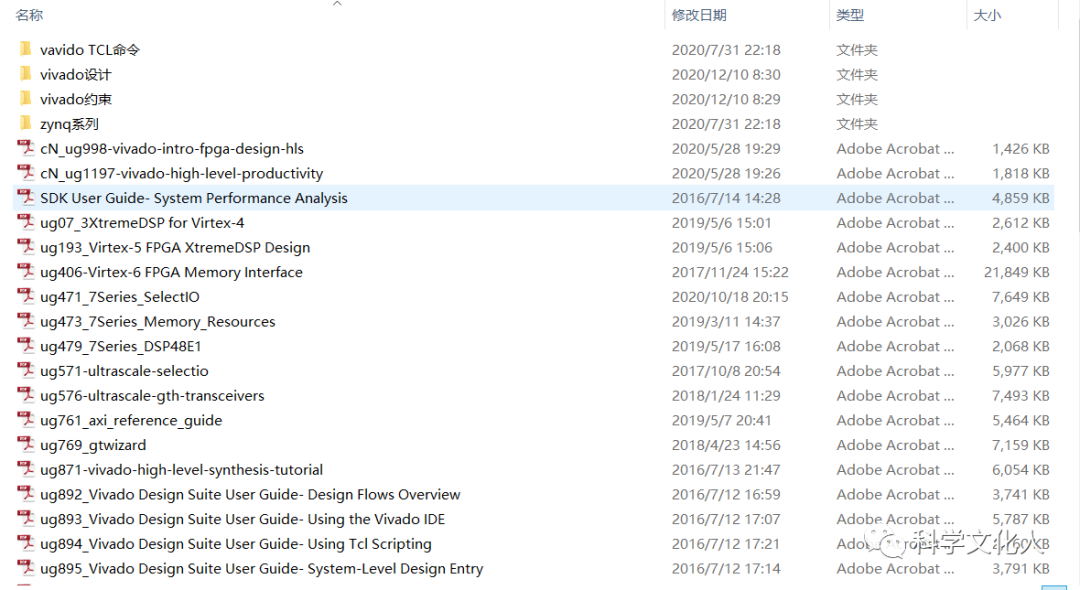

对于Xilinx的FPGA开发及Vivado设计套件的使用方法，可到Xilinx官网下载用户指南、产品指南和应用笔记，或者微信联系笔者，尽可能为朋友们提供帮助。
作为一名21世纪的新青年，要特别注意文档资料归类，笔者以前不重视，到后面准备整理时，发现很费时间。因此，建议朋友们做好文件分类，不论在学校、在公司或个人的电脑或硬盘中，分门别类，便于查找。
有人问笔者，为什么要写公众号，笔者回答：能够将技术与科普多惠及一个人，国民的科学素养就提高一个层次，未来科技创新就会不断涌现，在笔者从现在的刚毕业到未来退休这几十年，一定会有大量高新技术涌现出来，到那时再回望这一路历程，应该感到欣慰。
我们不需要矫揉造作，也不需要博人眼球，只传递有效信息。信息论告诉你：C=Blog2(1+S/N)。
